线环盒

线环盒介绍

线环盒需要固定到模板上，并且需要在现场准备好时拉出柔性折叠线以进行连接。 负载将通过钢丝绳环从一个混凝土面板转移到另一个面板。 6 毫米 ɸ 的高强度 (1770 MPa) 镀锌钢丝绳需要使用压缩套管/套圈进行卷曲，以在一端形成一个环，并通过另一端轴向传递负载。 载荷通过钢丝绳环从一块混凝土板转移到另一块板。

线环盒特点

●连接环由一个凹槽箱体和一根电线组成，该凹槽箱体由于其阶梯式侧模而将自身固定在混凝土井上，以及一根线材，与箱体一起构成一个承重结构。

●接头中GME 连接环的间距取决于要传递的剪切载荷。

●在浇筑混凝土前将盒子安装到墙板的模板上。线环盒根据在面板浇筑前承受剪切载荷所需的间距安装到模板上。

●取下模板后，取下保护胶带，用锤子或大头针等打开环。

●成对的箱体和安装在环中的垂直钢筋与连接处的混凝土灌浆形成一个抵抗垂直剪切力的接头。

线环盒的主要优点如下

●易于安装，单独的盒子安装到模板上

●高强度镀锌线环

●预制钉孔，便于固定在模板上

●镀锌钢外壳确保固定和浇筑混凝土时的稳定性

●用于预制管段之间的施工连接处

●自动弹出循环，确保省时；不需要重新弯曲

●1770 Mpa钢丝绳，镀锌

●彩色编码塑料夹

●非常适合墙与墙、墙与柱的对接

●适合物流和存储的产品尺寸

●由于专利结构，灵活的线环保持在打开位置。

●锚定尾翼易于放入钢筋中。

●阶梯式盒子形状将盒子固定在混凝土中

线环盒规格：

GME 连接环提供 80、100、120 和 140 毫米的环长。

单个连接器环框：

物品	尺寸（mm）						剪辑颜色	代码
	a	b	i	d	L	SL
GME-S-80	20	50	160.	3	212.	80	黑色的	GME500S80
GME-S-100	20	50	160.	3	212.	100.	白色的	GME500S100
GME-S-120	20	50	160.	3	212.	120.	蓝色的	GME500S120

双连接器环盒：

物品		尺寸mm						剪辑颜色	代码
		b	i	h	d	L	SL
GME-D-80		50	200.	20	3	212.	SO	黑色的	GME500S80
GME-D-100		50	200.	20	3	212.	100.	白色的	GME500S100
GME-D-120		50	200.	20	3	212.	120.	蓝色的	GME500S120

材料：1770MPA钢丝绳，镀锌

泰国薄板壁连接器环盒10mm厚度墙：

如何在100mm厚度面板墙上工作，这款特殊连接器环盒如何运行：

我们的产品和泰国产品之间的比较如下：

1.我们的产品vs泰国市场产品

2.洞

我们的孔直径更加一致，泰国的孔直径并不整齐，得到不平衡。没有安全风险和不平衡的条件

3.模具，我们的产品具有非常强大的空间。

曲线越深，棒材越深，吸引表面更多，结果将更好。

4.我们的表面非常深。质量感觉更好。泰国市场的纹理略浅，粗糙。

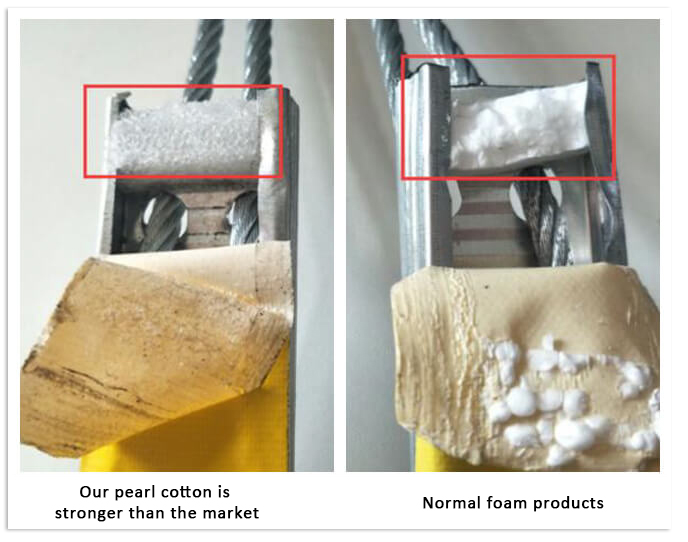

我们的胶水比泰国产品更强硬。

6.我们绳索的电镀更亮

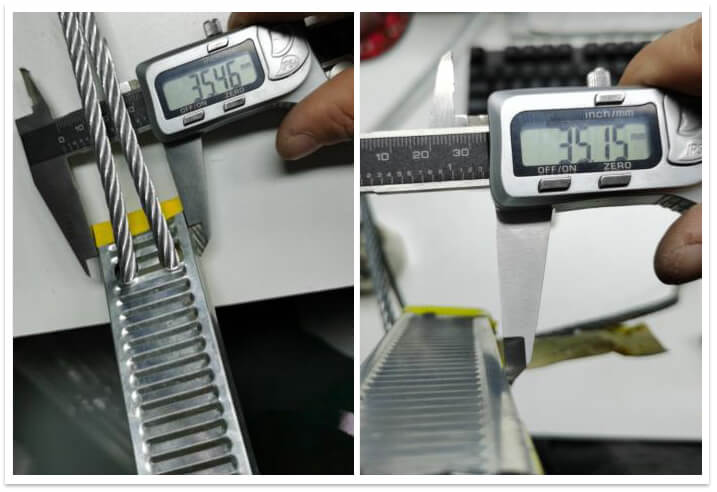

7.我们的产品更大一点，使用这样的材料，有更好的质量。

如何使用导线盒？

在预制工厂

连接循环固定到模板。常见的方式是制作胶合板，其形成凹槽形状到墙板端部。然后用正确的间隔钉在这种可重复使用

胶合板带。当混凝土硬化并且除去模板时，可以移除保护胶带，并用锤子打开。由于电线的专利结构，环将保持开放式水平位置。

在施工现场

墙板根据计划和支持安装。垂直钢筋安装在一个接头中，检查环路的水平位置。在模板之后

完成，将混凝土灌浆倒入或泵入接头。

ISO 9001：2015

我们的预制混凝土配件厂获得了ISO 9001：2015证书，产品是根据ISO 9001：2015的要求进行制造和检查，以确保所有产品有资格。

CE证书

我们的工厂已获得VDI / BV-BS 6205-1标准CE证书。所有产品都获得了CE认证，产品的生产和检查是严格按照VDI / BV-BS 6205-1标准，以确保产品符合欧盟标准。

综合实验室

2x100T试验机+牛津金属谱仪+常规实验室设备

检查和包装车间：最终检查和标准化包装W / T托盘衣领。
